ALCANTARILLAS METÁLICAS
Las alcantarillas metálicas corrugadas de CORPIA son una excelente alternativa para remediar los problemas de drenaje transversal que se presentan en carreteras, autopistas, aeropuertos, vías férreas, etc. Las alcantarillas son diseñadas y fabricadas con tecnología de punta; la materia prima, tipo de acero, recubrimiento y accesorios cumple con normas internacionales.
Las alcantarillas están formadas por planchas de acero corrugado con recubrimiento galvanizado o epóxico, las cuales se ensamblan con pernos de alta resistencia para formar distintos diámetros y geometrías. Las planchas al ser corrugadas tienen mayor rigidez y por lo tanto mayor resistencia. CORPIA provee alcantarillas de paso pequeño MP68, mediano MP100 y grande MP152.
La fabricación del producto está avalada por estándares internacionales AASHTO, AISI, por la Norma ecuatoriana INEN y por las especificaciones generales para la construcción de Caminos y Puentes MOP 001-F 2002 (NEVI).
Las características de versatilidad, economía, resistencia y fácil armado de las Alcantarillas CORPIA optimizan el trabajo del constructor, reducen tiempos de ejecución de obra, descartan el empleo de equipos especiales, disminuyen los costos de instalación y flete, etc. Las Alcantarillas CORPIA son la mejor alternativa para solucionar los problemas de drenaje transversal, desagües, canales, etc.
- Aplicaciones en proyectos
- Usos
- Ventajas
- Normas técnicas
- Durabilidad
- Viales
- Construcción
- Petroleros
- Mineros
- Saneamiento
- Agrícolas
- Alcantarillado pluvial
- Red de desagües en carreteras
- Drenajes
- Conductos para cableado
- Canales
- Accesos y salidas de emergencia
- Ductos de ventilación
- Bóvedas de canales de agua y riego
- Estanque australianos
- Lavaderos o medias cañas
- Cobertura en cintas transportadoras
- Silos de almacenamiento
- Conductos y galerías
- Pasajes inferiores
- Mayor capacidad estructural que otro tipo de materiales (excelente ratio resistencia-peso de la estructura)
- Fácil y rápido armado, no se requiere de equipo pesado o especializado
- Versatilidad en la manipulación manual de las planchas
- Disminución del costo de transporte
- Reducción en tiempos de ejecución de obra
- Empleo de mano de obra no especializada
- Fácil mantenimiento
- Armado de la estructura sin restricción climática
La información proporcionada considera los diseños y materiales empleados por CORPIA en la elaboración de sus soluciones, de acuerdo con las normas:
- INEN - Servicio Ecuatoriano de Normalización
- AASHTO - American Association of State Highway and Transportation Officials
- ASTM - American Society for Testing and Materials
- AISI - American Iron and Steel Institute
| COMPONENTES | NORMAS TÉCNICAS |
|---|---|
| Planchas | AASHTO M36/INEN 1674 |
| Pernos | ASTMA307/A449/INEN 1677 |
| Tuercas | ASTM A563/INEN 1677 |
| Galvanizado | ASTM A123 Planchas |
| ASTM A153 Pernos |
Las alcantarillas CORPIA cumplen con las especificaciones técnicas de las normas:
- NTE INEN 1674-2005
- MOP-001-F-2002, secciones 602 y 821
- AASHTO T-180
Notas Técnicas
- Alturas de relleno calculadas según metodología del AISI y consideradas desde la parte superior de la alcantarilla. Altura mínima de relleno: 0,30 m
- Porcentajes de compactación del suelo: 85% (Norma AASHTO - 180)
- Los pernos de unión son de alta resistencia grado 8
- Carga viva de diseño HS 20-44. Para cargas vivas especiales, consultar con el departamento técnico de CORPIA
La durabilidad de las alcantarillas está relacionada con las características del proyecto y las condiciones del lugar de instalación. Las condiciones físicas y químicas de los líquidos, propiedades del terreno, abrasión, etc. deben tomarse en cuenta respecto al tipo de revestimiento y el espesor del acero.

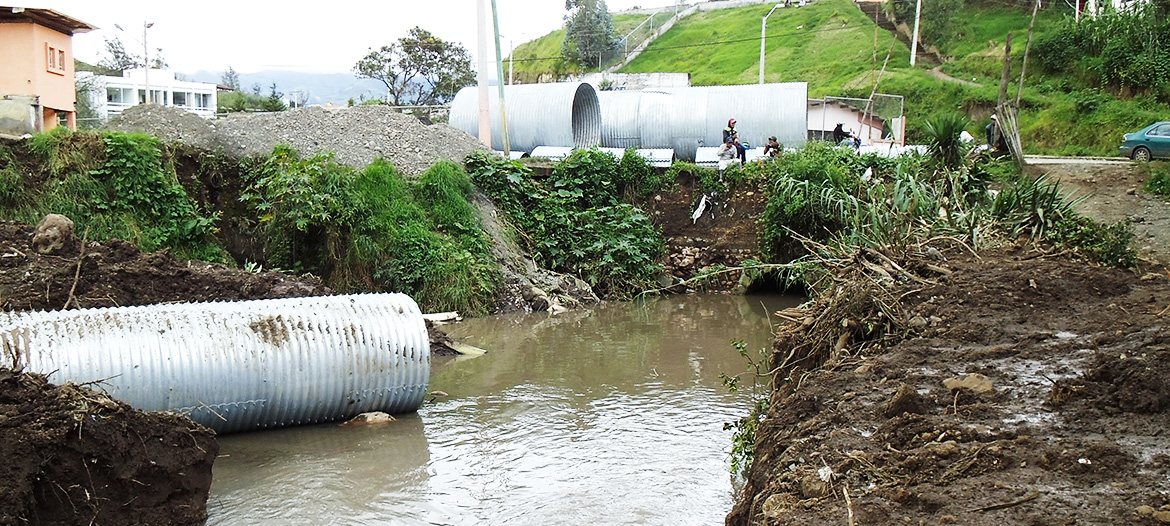

Galería Alcantarillas
