GAVIONES CAJA

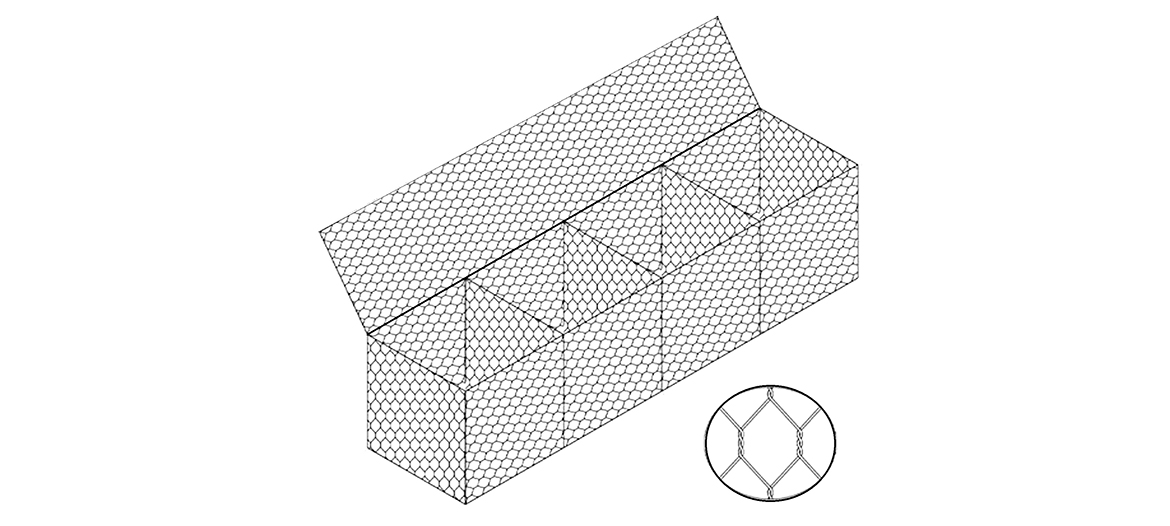

Los Gaviones Caja son prismas rectangulares elaborados con malla hexagonal, en sus extremos y vértices están reforzados con alambre de mayor diámetro. Los gaviones pueden tener recubierto galvanizado y/o PVC. Estos últimos, cuentan con diafragmas colocados a 1m de distancia que subdividen la estructura para reforzar el sistema, facilitar el montaje y relleno. Los gaviones caja se los utiliza en obras hidráulicas, geotécnicas o ambientales.
| GAVIÓN TIPO CAJA: GALVANIZADO, TRIPLE TORSIÓN TT | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Abertura de la Malla | Diámetros Alambre (mm) | Dimensiones (m) | Volumen (m3) |
Resistencia (Kg/mm2) |
|||||
| a (cm) | b (cm) | Malla | Bordes | Amarres | Largo | Ancho | Alto | ||
| 8 | 10 | 2,4 | 3,4 | 2,2 | 3 | 1 | 1 | 3 | 38-48 |
| 8 | 10 | 2,4 | 3,4 | 2,2 | 2 | 1 | 1 | 2 | 38-48 |
| 10 | 12 | 2,7 | 3,4 | 2,2 | 3 | 1 | 1 | 3 | 38-48 |
| 10 | 12 | 2,7 | 3,4 | 2,2 | 2 | 1 | 1 | 2 | 38-48 |
| 10 | 12 | 2,7 | 3,4 | 2,2 | 3 | 1 | 0,5 | 1,5 | 38-48 |
| 10 | 12 | 2,7 | 3,4 | 2,2 | 2 | 1 | 0,5 | 1 | 38-48 |
| GAVIÓN TIPO CAJA: GALVANIZADO + PLASTIFICADO, TRIPLE TORSIÓN | ||||||||
|---|---|---|---|---|---|---|---|---|
| Abertura de la Malla | Diámetros Alambre (mm) | Dimensiones (m) | Volumen (m3) |
|||||
| a (cm) | b (cm) | Malla | Bordes | Amarres | Largo | Ancho | Alto | |
| 8 | 10 | 3,4 | 4,0 | 3,2 | 3 | 1 | 1 | 3 |
| 8 | 10 | 3,4 | 4,0 | 3,2 | 2 | 1 | 1 | 2 |
| 10 | 12 | 3,4 | 4,0 | 3,2 | 3 | 1 | 1 | 3 |
| 10 | 12 | 3,4 | 4,0 | 3,2 | 2 | 1 | 1 | 2 |
| 10 | 12 | 3,4 | 4,0 | 3,2 | 3 | 1 | 0,5 | 1,5 |
| 10 | 12 | 3,4 | 4,0 | 3,2 | 3 | 1 | 0,5 | 1 |
* Estas cajas de gaviones vienen con Diafragma.

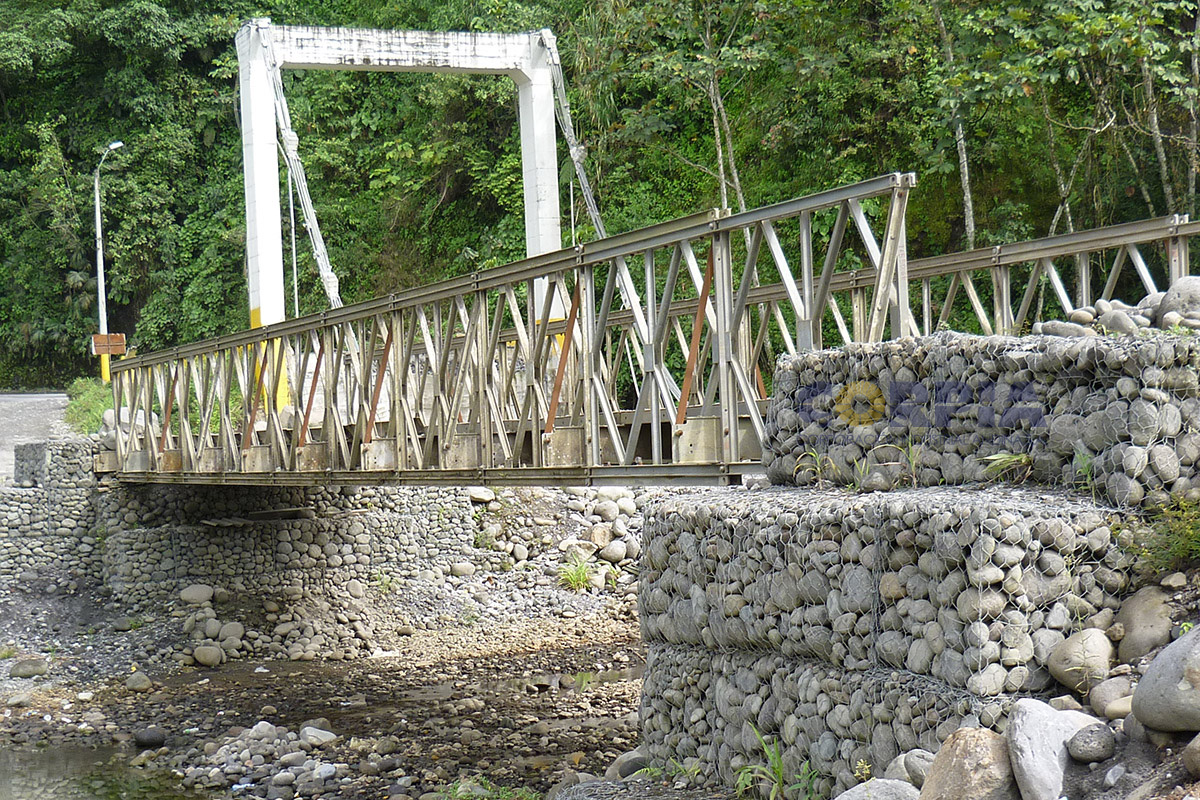

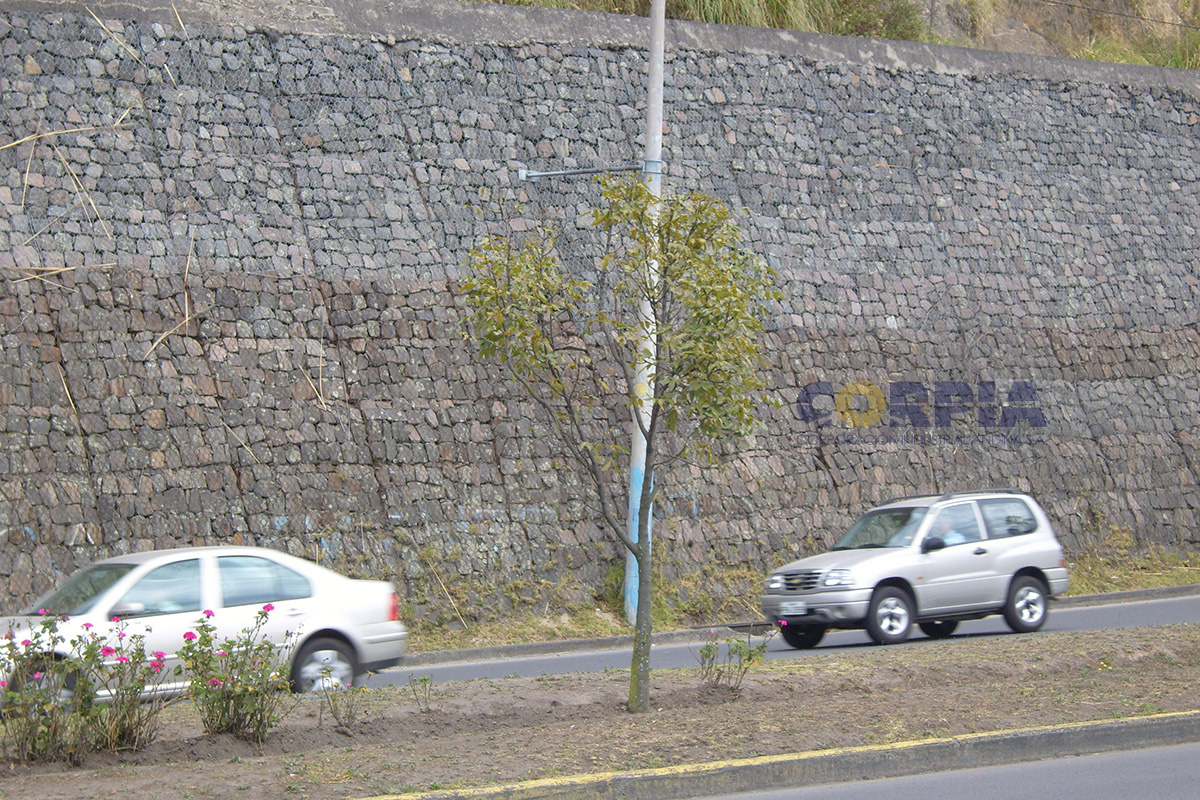

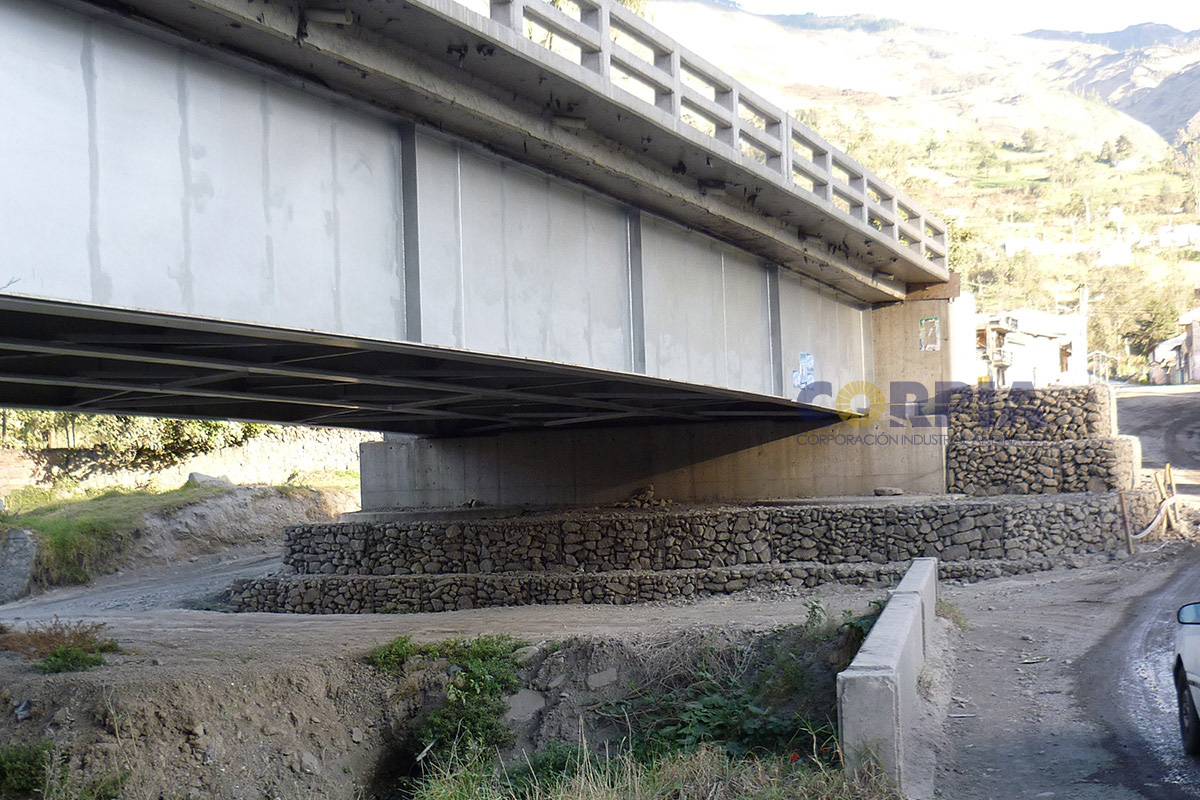

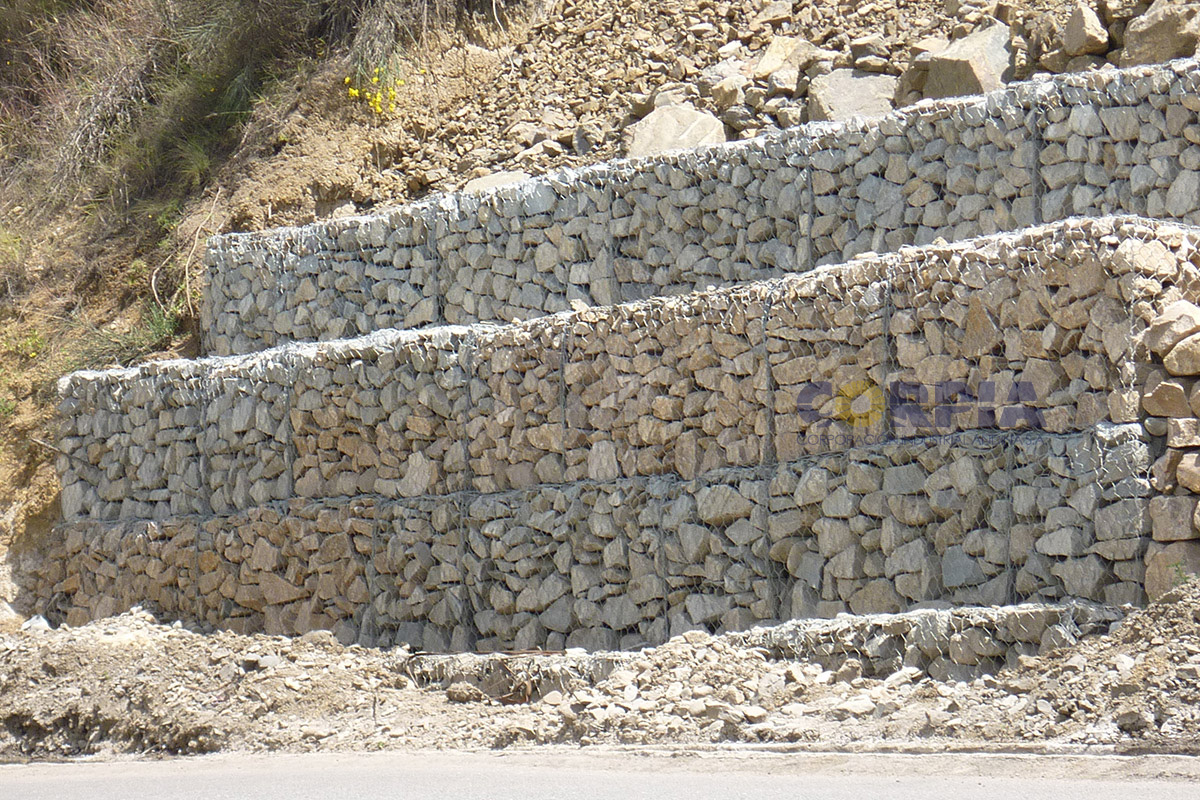

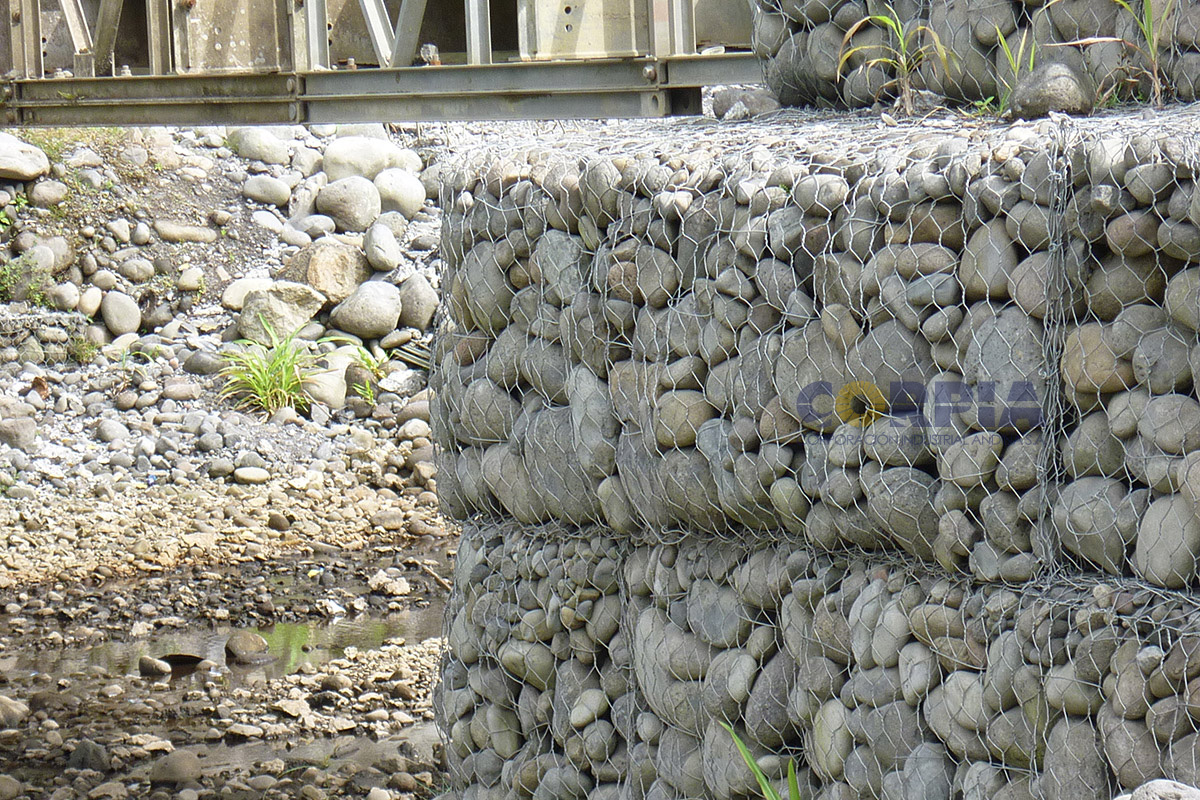

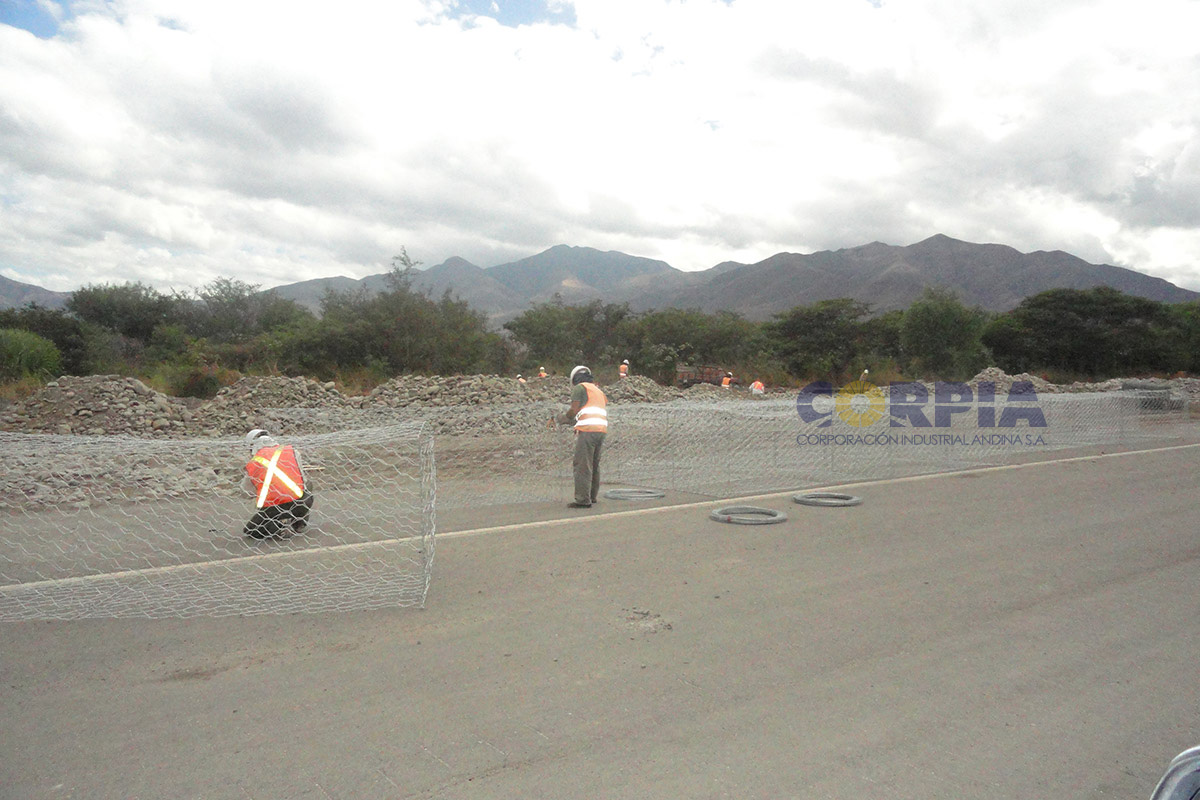

Galería Gaviones
