ALCANTARILLAS PASO GRANDE MP152
La alta resistencia estructural de las alcantarillas de Paso Grande permite armar conductos de gran capacidad, de diferentes longitudes y formas; para drenar grande cantidad de agua, para grandes pasos vehiculares o peatonales.
Estas estructuras logran que el proyecto sea más económico, versátil y de rápido armado e instalación, ahorra costos y disminuye tiempos de entrega.
- Propiedades
- Diseños de Estructuras
- Usos
- Normas Técnicas
| PROPIEDADES | ||||
|---|---|---|---|---|
| Espesor (mm) |
Radio de Giro (cm) | Área de la Sección (cm²/m) | Módulo de Sección (cm³/m) | Momento de Inercia (cm⁴/m) |
| 2,5 | 1,753 | 31,14 | 35,83 | 95,66 |
| 3,5 | 1,755 | 43,59 | 49,35 | 134,22 |
| 4,0 | 1,756 | 49,82 | 55,96 | 153,99 |
| 5,0 | 1,759 | 62,28 | 68,91 | 192,62 |
| 6,0 | 1,762 | 74,73 | 81,56 | 232,05 |
| 7,0 | 1,766 | 87,19 | 93,94 | 271,97 |
Corrugación
NTE INEN 2416-2008

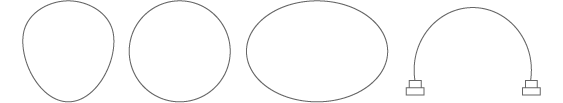

Diseños especiales (OVOIDE, ELIPSE, BÓVEDA, ARCO) y diámetros nominales, disponible bajo pedido.
Esviajados o cortes angulares finales se pueden fabricar por diseño y pedido.
- Redes de drenajes
- Drenajes generales
- Puentes
- Pasos peatonales y vehiculares
Las alcantarillas CORPIA MP 152 cumplen con las especificaciones técnicas de las normas:
- NTE INEN 2416
- AASHTO M 16
- MOP-001-F-2002

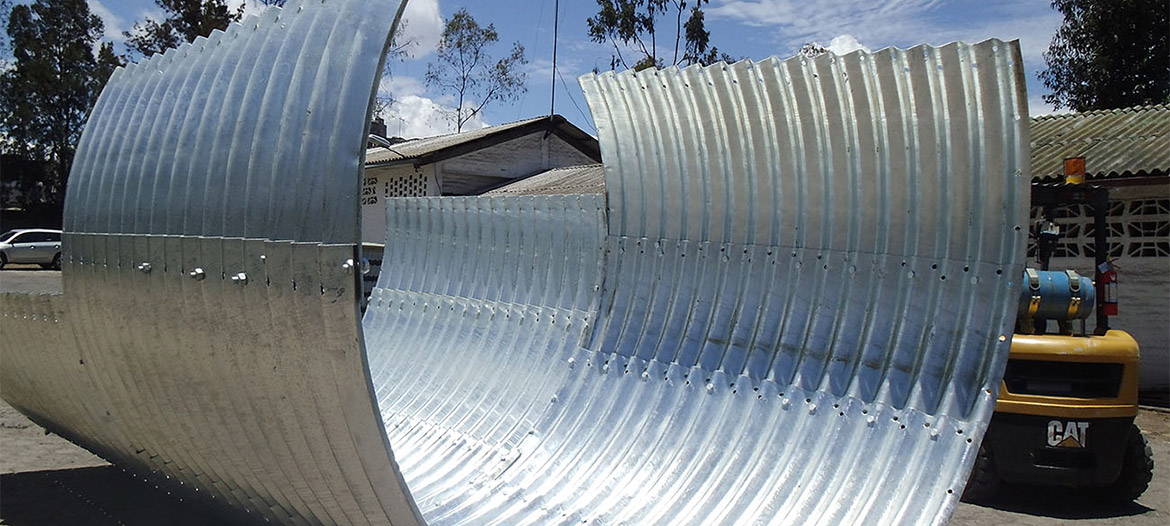

Galería Alcantarillas
